Description

Descriptif Bungalow AS4 série « Standard »

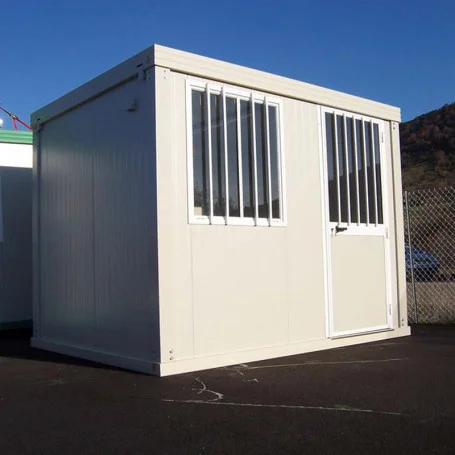

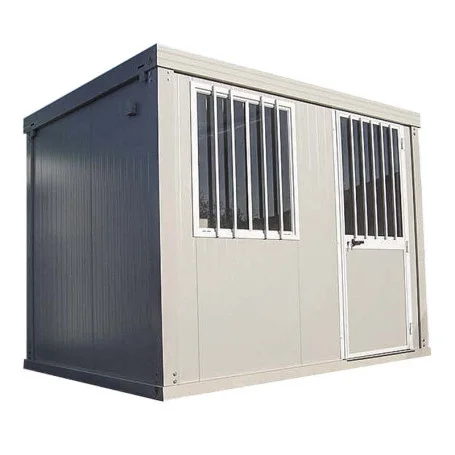

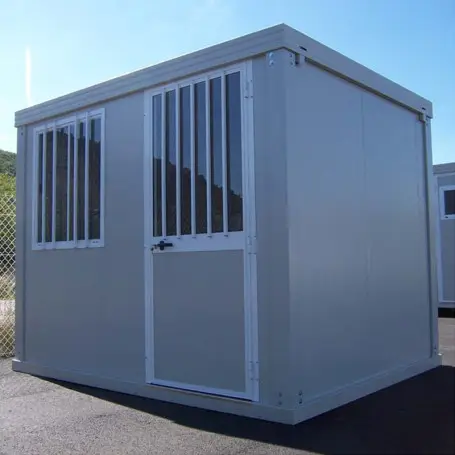

Le bungalow de chantier AS4 Standard est constitué d’une ossature en acier galvanisé et laqué couleur gris clair RAL 9002.

Le profil du toit est en acier galvanisé laqué gris clair RAL 9002, épaisseur 1,5 mm – hauteur 150 mm, avec 4 points d’élingage pour déplacement à la grue.

Les profils du soubassement sont en acier galvanisé laqué couleur gris clair RAL 9002, épaisseur 1,5 mm – hauteur 95 mm.

l est aussi possible de le configurer avec des soubassements sur SKIDS (2 IPE H : 160mm) ou un soubassement renforcé (H : 160mm) équipé d’un passage de fourches (entraxe 90cm) pour déplacement avec chariot élévateur équipé de fourches longues (250cm).

La toiture est en panneaux sandwich à mousse rigide de polyuréthane, épaisseur 30 mm, Euroclasse Cs3d0. La couverture de toiture est en acier galvanisé ondulé, avec évacuation des eaux pluviales sur les côtés.

Les parois sont en panneaux sandwich à mousse rigide de polyuréthane, épaisseur 40 mm (couleur gris clair RAL 9002), Euroclasse Cs3d0.

Le plancher est en bois aggloméré hydrofuge, épaisseur 18 mm, recouvert d’un revêtement PVC.

Les menuiseries, en aluminium laqué blanc, sont munies de barreaux (possible de les avoir sans les barreaux, délai plus long).

Menuiseries en aluminium laqué blanc RAL 9010

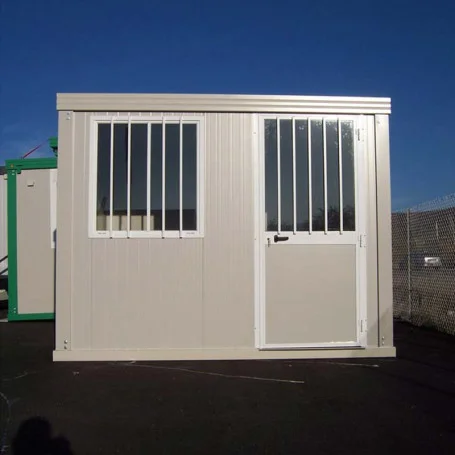

Le bungalow AS4 standard est équipé d’une porte semi-vitrée (dimensions 104 x 220 cm, 90 cm de passage) barreaudée, avec simple vitrage clair et d’une fenêtre coulissante (dimensions 104 x 110 cm) barreaudée, avec simple vitrage clair.

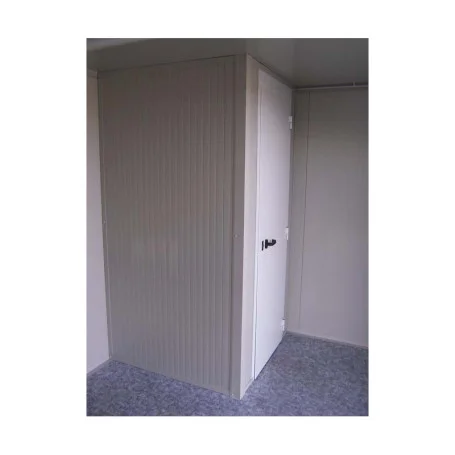

La pièce WC est équipée d’une porte intérieure pleine dimensions 78 x 210 cm (64 cm de passage) et d’un vasistas dim. 58 x 58 cm, simple vitrage moulé épaisseur 4 mm.

Equipement Sanitaire Raccordable

La pièce WC comprend un lave-mains en PVC dimension 36 cm avec robinet et miroir. Elle comprend aussi un WC à l’anglaise en céramique, équipé d’un réservoir PVC et d’un porte-papier.

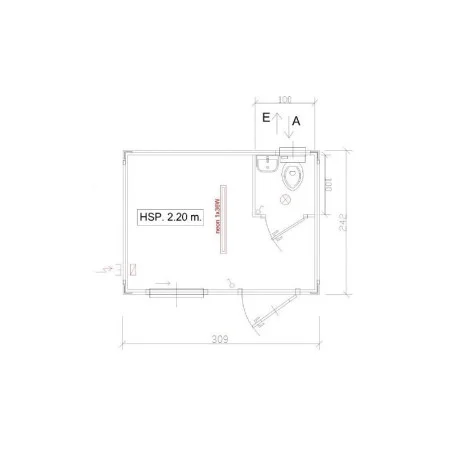

L’arrivée d’eau est en paroi (A), avec réducteur de pression (R) et les évacuations sont raccordées en une seule sortie en paroi (E).

Installation électrique en 220 V

Le bungalow AS4 standard est équipé dans la pièce principale d’un interrupteur, d’un néon LED pour les dimensions 3.09m et 4.09m, de deux néons LED pour les dimensions 5.09m et 6.09m, de deux prises de courant, d’un convecteur 1500 watts, d’un tableau électrique incluant inter-différentiel et disjoncteurs (6 KW maximum) et d’une boîte extérieure de raccordement.

La pièce d’eau dispose d’un interrupteur et d’un plafonnier LED 7,5 watts.

Caractéristiques techniques :

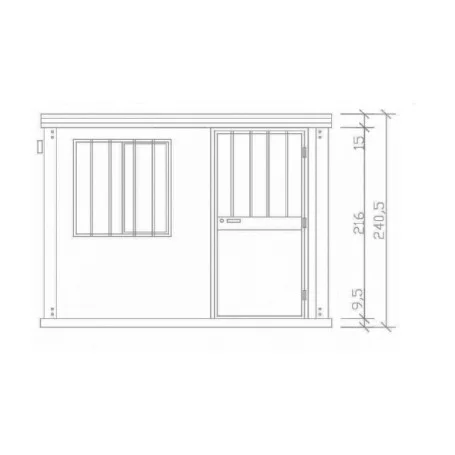

DIMENSIONS

• Hauteur extérieure : 241 cm
• Hauteur intérieure : 220 cm
• Longueur : 309, 409, 509 ou 609 cm
• Largeur : 242 cm

OSSATURE

• Matière : Acier galvanisé et laqué
• Couleur : Gris RAL 9002
• Épaisseur : 1,5 mm
• Soubassement : hauteur 95 mm
• Toiture : hauteur 150 mm
• Manutention : 4 prises sur la toiture pour crochets de levage

MENUISERIES

• Matière : Aluminium laqué blanc RAL 9010
• Porte(s) : 1 porte semi-vitrée dim. 104 x 220 cm barreaudée, simple vitrage + 1 porte intérieure dim. 78 x 210 cm (64 cm de passage) pleine
• Fenêtre(s) : 1 fenêtre coulissante dim. 104 x 110 cm barreaudée, simple vitrage + 1 vasistas dim. 58 x 58 cm, simple vitrage moulé ép. 4 mm

PAROIS, CLOISONS ET TOITURE

• Matière : Panneaux sandwich
• Isolation : Mousse rigide de polyuréthane
• Épaisseur Parois et Cloisons : 40 mm
• Épaisseur Toiture : 30 mm
• Couverture : Tôle d’acier galvanisé Ondes grecques
• Couleur parois : Gris clair RAL 9002

PLANCHER

• Structure : Panneaux de bois aggloméré hydrofuge
• Épaisseur : 18 mm
• Revêtement : PVC

INSTALLATION SANITAIRE

• Lave-mains en PVC dim. 36 cm avec robinet eau froide et miroir
• WC à l’anglaise en céramique équipé d’un réservoir PVC et d’un porte-papier
• Arrivée d’eau en paroi (A) et évacuations raccordées en une seule sortie (E)

ELECTRICITE

• Éclairage : 2 interrupteurs + 1 ou 2 néons LED + 1 plafonnier LED 7,5 w
• Prises : 2 prises de courant
• Chauffage : 1 convecteur 1500 W
• Tableau : 1 tableau incluant inter-différentiel et disjoncteurs
• Raccordement : 1 boîte extérieure de raccordement

Options possibles

• Double vitrage
• Soubassement renforcé (hauteur 160mm) avec passage de fourches (entraxe 90cm) pour déplacement avec chariot élévateur équipé de fourches de 250cm
• Hauteur sous plafond de 2,40 m, la porte reste en hauteur 2.20 m
• Soubassement sur skids (2 poutrelles ipe 16 cm)
• 4 descentes d’eau pluviale
• Climatiseur Réversible 2300 w UNICO R10
• Climatiseur Window froid seul 12000 BTU
• Climatiseur Mobile SHINY 12 Réversible R290 3.5 KW + kit fenêtre
• Porte semi-vitrée supplémentaire ou porte pleine ou porte toute vitrée
• Fenêtre supplémentaire, baie vitrée, fenêtre snack ou fenêtre avec guichet et hygiaphone
• Dalles LED à la place des néons LED
• Volets roulants en aluminium ou en PVC, couleurs spécifiques possibles
• Plancher en bois-ciment épaisseur 16 mm à la place de l’aggloméré (indispensable si le bungalow n’est pas surélevé de quelques cm par des plots ou des cales, ainsi que pour les milieux humides)
• Revêtement de sol en PVC passage intensif à la place du standard, PVC imitation parquet ou sol en carrelage
• Panneaux lisses, panneaux alimentaires, panneaux coupe-feu ou panneaux laine de roche
• Retrait des barreaux sur portes et fenêtres
• Prises supplémentaires ou prises RJ45

Possibilités pour ajouter une cuisinette

• Évier sur meuble 80x60cm 1 bac froide
• Évier sur meuble 80x60cm 1 bac avec eau chaude
• Évier sur meuble + eau chaude + 2 plaques de cuisson + frigo
