Description

Descriptif Bloc Sanitaire neuf SD2

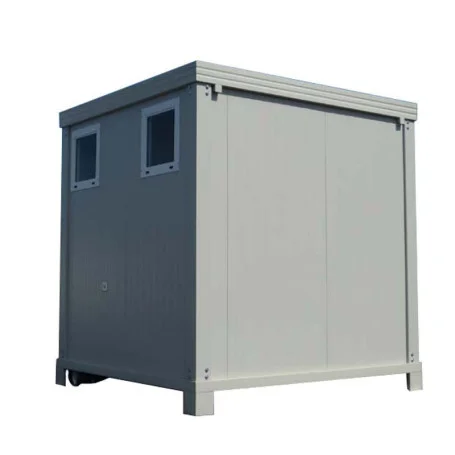

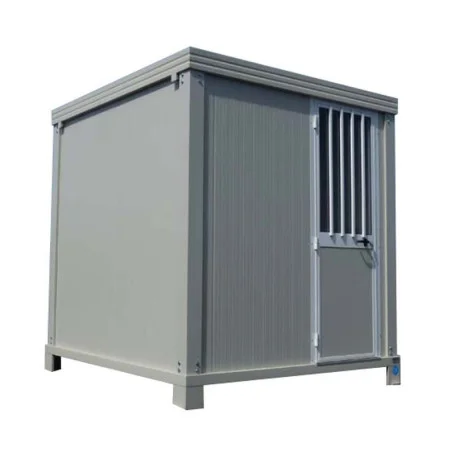

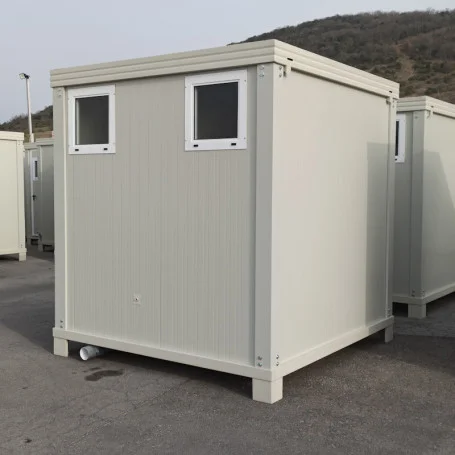

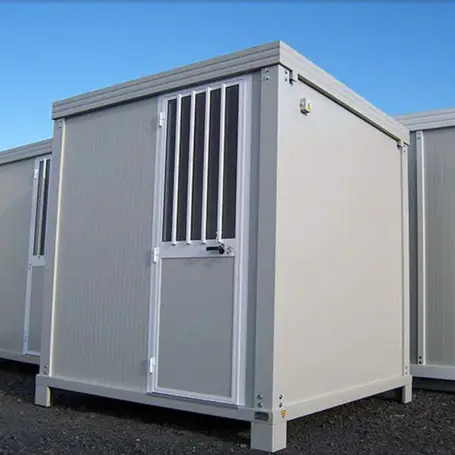

Le bloc sanitaire SD2 est constitué d’une ossature en acier galvanisé et laqué couleur gris clair RAL 9002.

Le profil du toit est en acier galvanisé laqué gris clair RAL 9002, épaisseur 1,5 mm – hauteur 154 mm, avec 4 points d’élingage pour déplacement à la grue.

Les profils du soubassement sont en acier galvanisé laqué couleur gris clair RAL 9002, épaisseur 1,5 mm – hauteur 80 mm, avec 4 pieds de 16 cm au soubassement.

La toiture est en panneaux sandwich à mousse rigide de polyuréthane, épaisseur 30 mm, Euroclasse Cs3d0. La couverture de toiture est en acier galvanisé ondulé, avec évacuation des eaux pluviales sur les côtés.

Les parois sont en panneaux sandwich à mousse rigide de polyuréthane, épaisseur 40 mm (couleur gris clair RAL 9002), Euroclasse Cs3d0.

Le plancher est en bois aggloméré hydrofuge épaisseur 18 mm, recouvert d’un revêtement PVC.

Menuiseries en aluminium laqué blanc RAL 9010

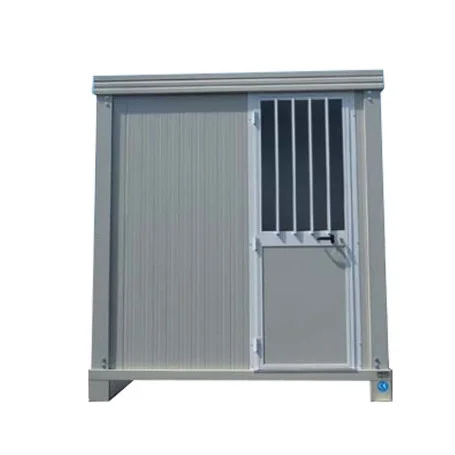

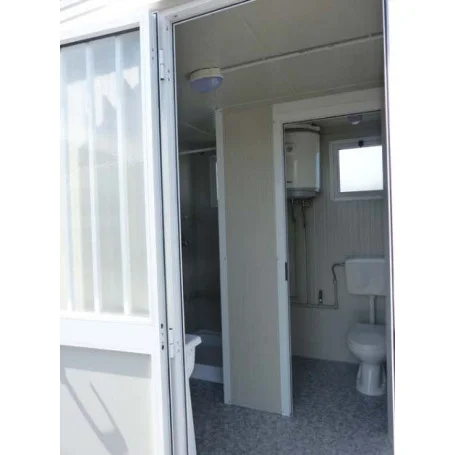

Le bloc sanitaire SD2 est équipé d’une porte semi-vitrée dim. 84 x 220 cm (70 cm de passage) barreaudée, avec simple vitrage moulé.

L’espace WC est équipé d’une porte intérieure pleine, dimensions 78 x 210 cm (64 cm de passage) et d’un vasistas dimensions 58 x 58 cm, simple vitrage moulé, épaisseur 4 mm.

L’espace Douche est équipé d’une porte intérieure pleine dimensions 78 x 190 cm (64 cm de passage) et d’un vasistas dimensions 58 x 58 cm, simple vitrage moulé, épaisseur 4 mm.

Equipement sanitaire raccordable

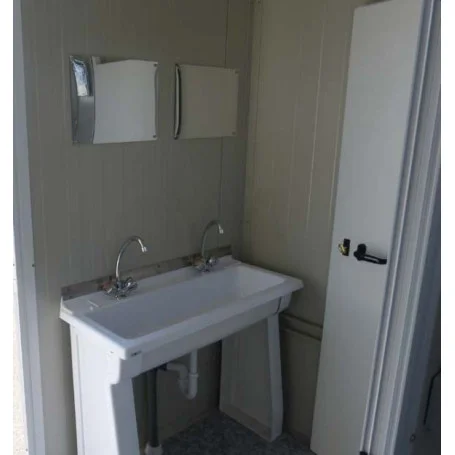

L’espace d’entrée comprend un lavabo double en PVC dimension 100 cm avec 2 robinets eau froide / eau chaude et 2 miroirs.

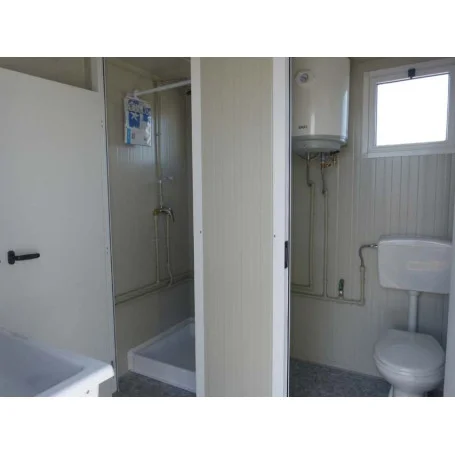

L’espace WC dispose d’un WC à l’anglaise en céramique, équipé d’un réservoir PVC et d’un porte-papier.

L’espace Douche comprend une douche en céramique dimensions 90 x 70 cm avec pommeau, mitigeur, porte-savon et rideau PVC.

L’arrivée d’eau est en paroi (A) et les évacuations sont sous le plancher, raccordées en une seule sortie (E).

Installation électrique en 220 V

Le bloc sanitaire SD2 est équipé dans l’entrée d’un interrupteur, d’un plafonnier LED, d’un convecteur 1000 watts, d’un tableau électrique incluant inter-différentiel et disjoncteurs (6 KW maximum) et d’une boîte extérieure de raccordement.

L’espace WC comprend un interrupteur, un plafonnier LED 7,5 watts et un chauffe-eau 50 litres.

Pas d’installation électrique dans l’espace douche, la luminosité est assurée par l’espace au-dessus de la porte de douche et le vasistas.

Caractéristiques techniques

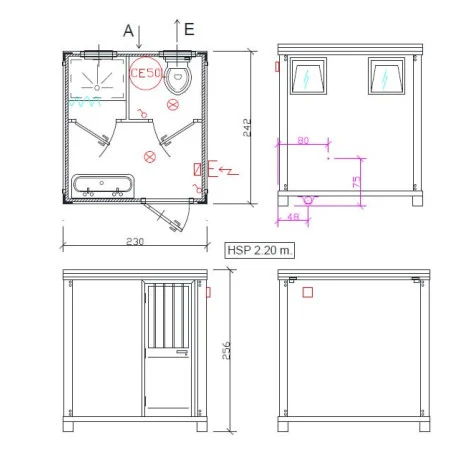

DIMENSIONS

• Hauteur extérieure : 256 cm
• Hauteur intérieure : 220 cm
• Largeur : 230 cm
• Profondeur : 242 cm

OSSATURE

• Matière : Acier galvanisé et laqué
• Couleur : Gris clair RAL 9002
• Épaisseur : 1,5 mm
• Soubassement : hauteur 80 mm
• Toiture : hauteur 154 mm
• Manutention : 4 prises sur la toiture pour crochets de levage. Utilisation d’un chariot élévateur possible grâce aux 4 pieds surélevant le soubassement, en faisant attention à la tuyauterie et en utilisant des fourches longues (250cm).

MENUISERIES

• Matière : Aluminium laqué blanc RAL 9010
• Porte(s) : 1 porte semi-vitrée dim. 84 x 220 cm (70 cm de passage) barreaudée, simple vitrage moulé + 1 porte intérieure dim. 78 x 210 cm (64 cm de passage) pleine + 1 porte intérieure dim. 78 x 190 cm (64 cm de passage) pleine
• Fenêtre(s) : 2 vasistas dim. 58 x 58 cm, simple vitrage moulé ép. 4 mm

PAROIS CLOISONS ET TOITURE

• Matière : Panneaux sandwich
• Isolation : Mousse rigide de polyuréthane
• Épaisseur Parois et Cloisons : 40 mm
• Épaisseur Toiture : 30 mm
• Couverture Toiture : Tôle d’acier galvanisé Ondes grecques
• Couleur parois : Gris clair RAL 9002

PLANCHER

• Structure : bois aggloméré hydrofuge
• Épaisseur : 18 mm
• Revêtement : PVC

INSTALLATION SANITAIRE

• 1 lavabo en PVC dim.100 cm avec 2 robinets eau froide / eau chaude et miroir
• 1 WC à l’anglaise en céramique équipé d’un réservoir PVC et porte-papier
• 1 douche en céramique dim. 90 x 70 cm avec pommeau, mitigeur, porte-savon et rideau PVC
• Arrivée d’eau en paroi (A) et évacuations sous le plancher raccordées en une seule sortie (E)

ÉLECTRICITÉ

• Éclairage : 2 interrupteurs + 2 plafonniers LED 7,5 w
• Chauffage : 1 convecteur 1000 W
• Eau chaude : 1 chauffe-eau électrique 50 L
• Tableau : 1 tableau incluant inter-différentiel et disjoncteurs
• Raccordement : 1 boîte extérieure de raccordement

Options possibles

• Double vitrage
• 4 descentes d’eau pluviale
• Revêtement de sol en PVC passage intensif à la place du standard, PVC imitation parquet ou sol en carrelage
• Panneaux lisses, panneaux alimentaires, panneaux coupe-feu ou panneaux laine de roche
• Prises de courant
• Extracteur d’air 90m3/h avec interrupteur
• Plancher en panneaux de bois-ciment épaisseur 16 mm
• Soubassement renforcé (hauteur 160mm) avec passage de fourches (entraxe 90cm) pour déplacement avec chariot élévateur équipé de fourches de 250cm, sans risque pour la tuyauterie
