Description

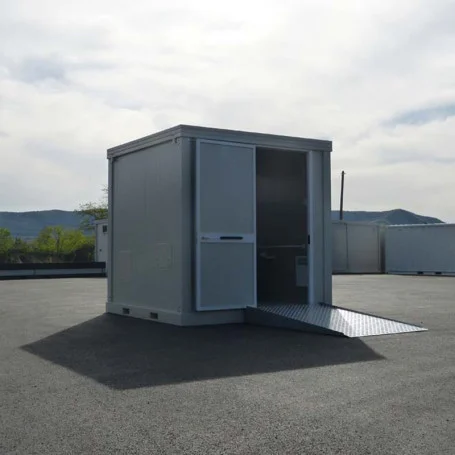

Descriptif Bloc Sanitaire neuf PMR WC Douche

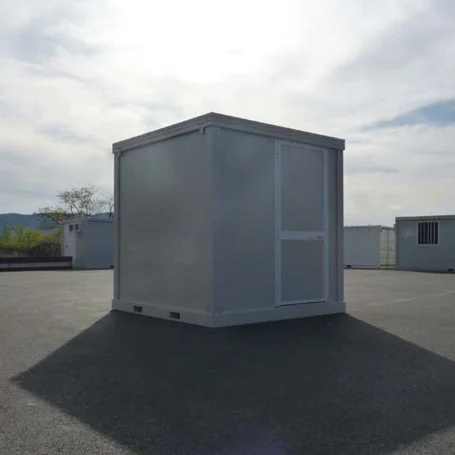

Le bloc sanitaire PMR WC Douche est constitué d’une ossature en acier galvanisé et laqué couleur gris Clair RAL 9002.

Le profil du toit est en acier galvanisé laqué gris clair RAL 9002, épaisseur 1,5 mm – hauteur 154 mm, avec 4 points d’élingage pour déplacement à la grue.

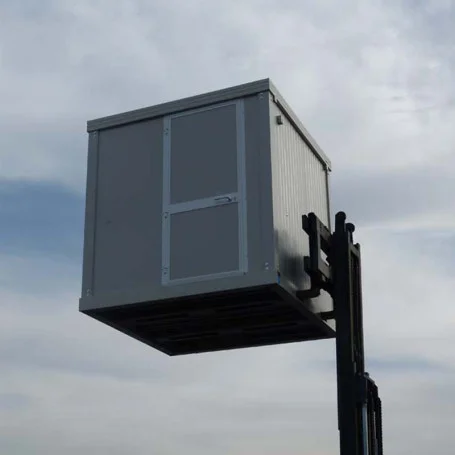

Les profils du soubassement sont en acier galvanisé laqué couleur gris clair RAL 9002, épaisseur 2mm – hauteur 160 mm, avec un passage de fourches pour manipulation avec un chariot élévateur équipé de fourche de 250cm.

La toiture est en panneaux sandwich à mousse rigide de polyuréthane, épaisseur 30 mm, Euroclasse Cs3d0. La couverture de toiture est en acier galvanisé ondulé, avec évacuations des eaux pluviales sur les côtés.

Les parois sont en panneaux sandwich à mousse rigide de polyuréthane, épaisseur 40 mm (couleur gris clair RAL 9002), Euroclasse Cs3d0.

Le plancher est en bois-ciment, épaisseur 16 mm, recouvert d’un revêtement en PVC avec remontées de 5cm en paroi.

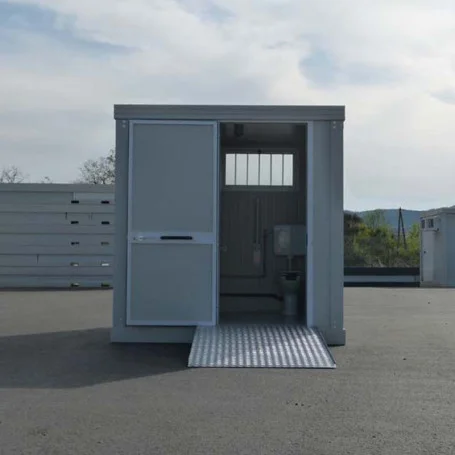

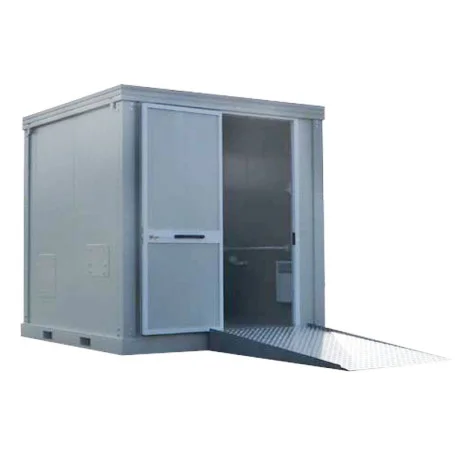

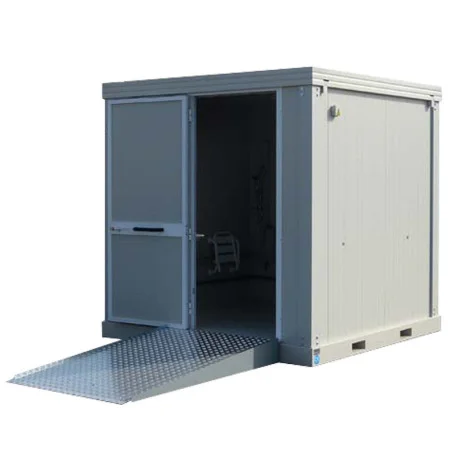

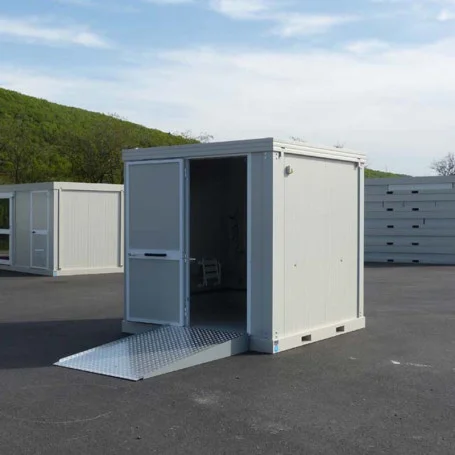

En options, vous pouvez ajouter une rampe PMR et/ou un palier d’accès PMR, qui sont en aluminium amendé.

Menuiseries en aluminium laqué blanc RAL 9010

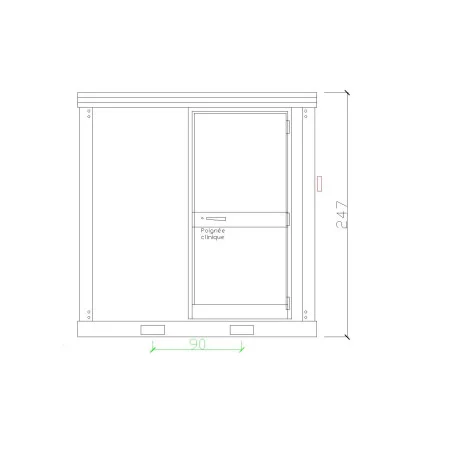

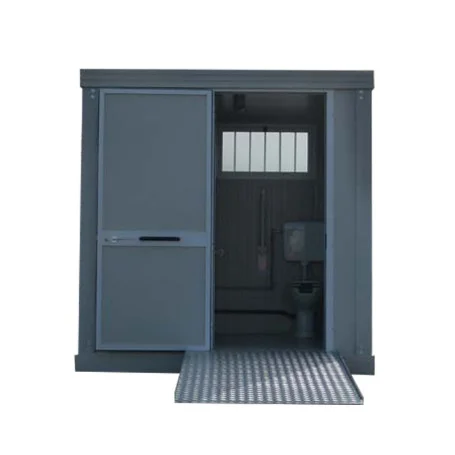

Le sanitaire PMR WC Douche est équipé d’une porte pleine dimensions 104 x 220 cm (90 cm de passage) avec serrure à condamnation (sans clé), poignée clinique en aluminium et main courante.

Il dispose aussi d’un vasistas dimensions 104 x 58 cm barreaudé, simple vitrage moulé.

Equipement sanitaire raccordable

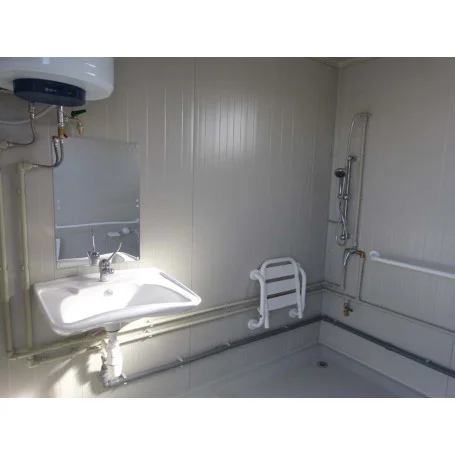

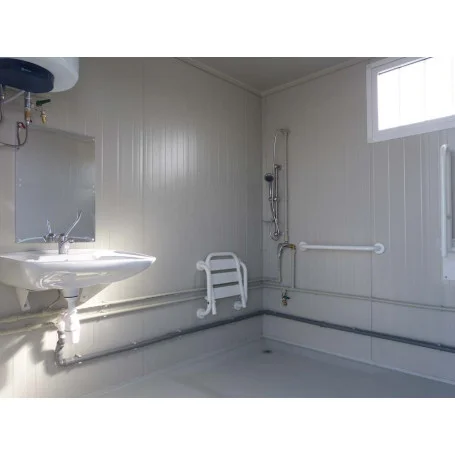

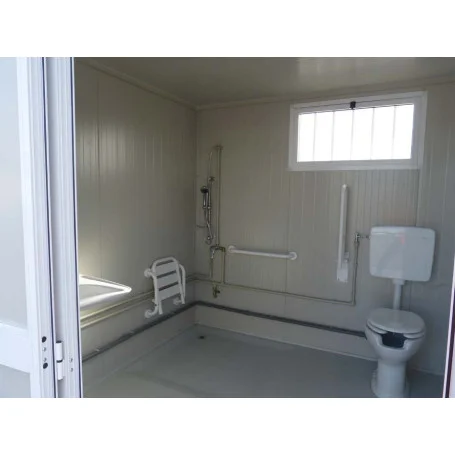

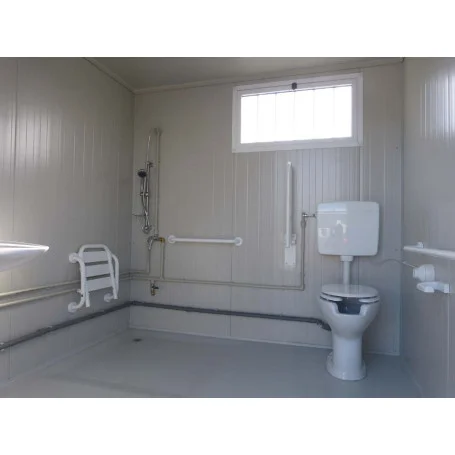

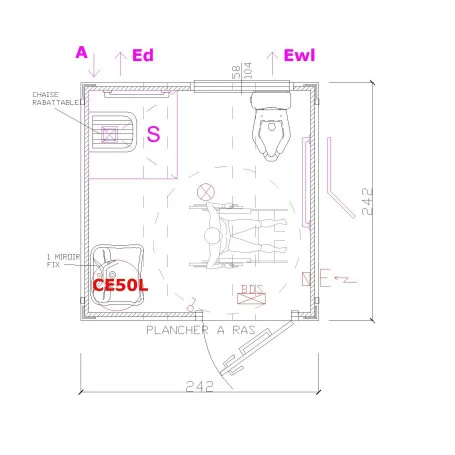

Le bloc sanitaire PMR WC Douche dispose d’un WC à l’anglaise en céramique avec équipement pour personnes à mobilité réduite, d’un lavabo en céramique dimensions 60 x 51 cm avec robinet eau froide et levier clinique, ainsi que d’une douche dimensions 90 x 90 cm, encaissée dans le plancher, avec équipement pour personnes à mobilité réduite (les dimensions du siège sont de 47 x 45 cm).

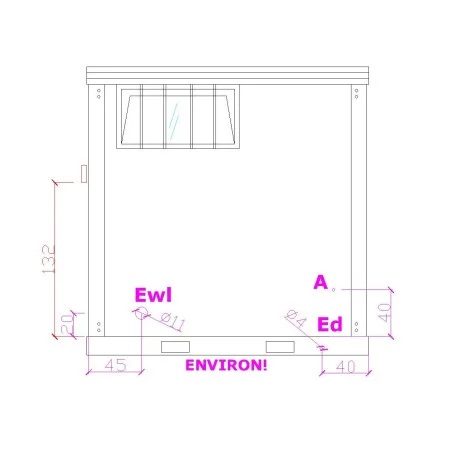

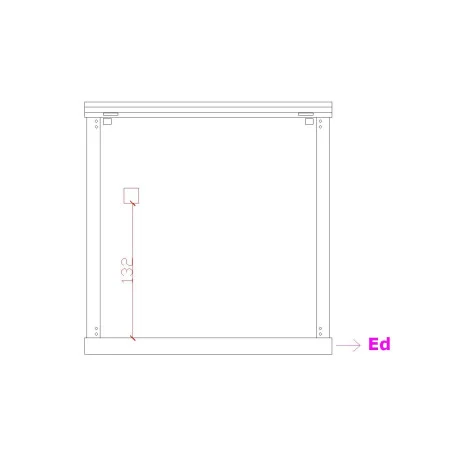

L’arrivée d’eau est en paroi et les évacuations sont raccordées en 2 sorties (1 en paroi et 1 dans le soubassement : A / E / Ewl).

Installation électrique en 220 V

Notre bloc Sanitaire PMR WC Douche est équipé d’un interrupteur, d’un plafonnier LED, d’un convecteur 1000 watts, d’un chauffe-eau électrique 50 litres, d’un bloc de secours au-dessus de la porte, d’un tableau électrique incluant inter-différentiel et disjoncteurs (6 KW maximum) et d’une boîte extérieure de raccordement.

Caractéristiques techniques

DIMENSIONS

• Hauteur extérieure : 247 cm
• Hauteur intérieure : 220 cm
• Largeur : 242 cm
• Profondeur : 242 cm

OSSATURE

• Matière : Acier galvanisé et laqué
• Couleur : Gris clair RAL 9002
• Épaisseur : 1,5 mm
• Soubassement : hauteur 160 mm, épaisseur 2 mm
• Toiture : hauteur 154 mm
• Manutention : 4 prises sur la toiture pour crochets de levage, passage de fourches dans le soubassement pour manipulation avec un chariot élévateur équipé de fourches de 250cm

MENUISERIES

• Matière : Aluminium laqué blanc RAL 9010
• Porte(s) : 1 porte pleine dim. 104 x 220 cm (90 cm de passage) avec serrure à condamnation (sans clé), poignée clinique en aluminium et main courante
• Fenêtre(s) : 1 vasistas dim. 104 x 58 cm barreaudé, simple vitrage moulé

PAROIS, CLOISONS ET TOITURE

• Matière : Panneaux sandwich
• Isolation : Mousse rigide de polyuréthane
• Épaisseur Parois : 40 mm
• Épaisseur Toiture : 30 mm
• Couverture Toiture : Tôle d’acier galvanisé Ondes grecques
• Couleur parois : Gris clair RAL 9002

PLANCHER

• Structure : Panneaux de bois-ciment
• Épaisseur : 16 mm
• Revêtement : PVC avec remontée de 5cm en paroi

INSTALLATION SANITAIRE

• 1 douche dim. 90 x 90 cm encaissée dans le plancher avec équipement pour personnes à mobilité réduite (les dimensions du siège sont 47 x 45 cm)
• 1 WC à l’anglaise en céramique avec équipement pour personnes à mobilité réduite
• 1 lavabo en céramique dim. 60 x 51 cm avec robinet eau froide/chaude et levier Clinique
• Arrivée d’eau en paroi et évacuations en 2 sorties (1 en paroi et 1 dans le soubassement : A / E / Ewl)

ÉLECTRICITÉ

• Éclairage : 1 interrupteur + 1 plafonnier LED 7,5 w
• Chauffage : 1 convecteur 1000 W
• Eau chaude : 1 chauffe-eau électrique 50 L
• Sécurité : 1 bloc de secours au-dessus de la porte
• Tableau : 1 tableau incluant inter-différentiel et disjoncteurs
• Raccordement : 1 boîte extérieure de raccordement

Options possibles

• Palier d’accès en aluminium amendé dim. 120 x 242 cm avec pieds réglables
• Rampe d’accès en aluminium amendé dim. 120 x 200 cm
• Double vitrage
• Soubassement sur skids (2 poutrelles ipe 16 cm)
• 4 descentes d’eau pluviale
• Revêtement de sol en PVC passage intensif à la place du standard, PVC imitation parquet ou sol en carrelage
• Panneaux lisses, panneaux alimentaires, panneaux coupe-feu ou panneaux laine de roche
• Prises de courant
• Extracteur d’air 90m3/h avec interrupteur
